技术信息

OMEGA提供的带内置镍锌铁氧体磁芯的热电偶和RTD连接器可在需要抑制 电磁干扰（通常称为EMI）的时候使用。抑制EMI已成为仪器和控件领域非常 关注的一个问题。这一点在处理和传输电气数据以及来自传感器（例如热电 偶、热敏电阻和RTD）的信号方面尤为重要。这是因为导线、延长线和信号 线通常都会用作天线。OMEGA在我们新的OMEGA铁氧化连接器中提供了一 系列镍锌铁氧化磁芯。这样，用户就可以降低“天线效应”，这种效应会导 致不想要的信号进入仪器和控件。

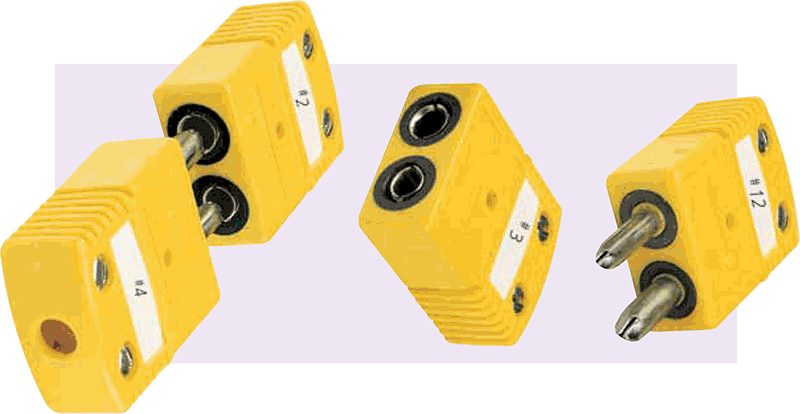

铁氧化连接器

任何铁氧化磁芯的效率都与所选材料、磁芯上缠绕的线圈数以及电线的总 长度有关。此处所列的OMEGA铁氧化连接器适用于许多常规应用场合。 使用其他铁氧化磁芯以及选择特定的铁氧化磁芯材料，将会显著改进EMI抑 制。虽然OMEGA铁氧化连接器适用于许多应用场合，但EMI抑制量仍会因 应用场合而异。

对于标准OMEGA铁氧化连接器可能难以应对的应用，请咨询厂家。

注：小型的公连接器以及标准型的公和母连接器中内置了铁氧化磁芯。

OMEGATM 盘装仪表和控制器

1) OMEGA盘装仪表和控制器应安装在金属面板内，金属面板应该接地。 （标准的支架面板可自OMEGA 购买。在电磁辐射极强的 环境内，屏蔽的EMI机柜可增强保护。）
2) 切勿在同一个线管内使用信号线和电源。
3) 每当出现电磁兼容性问题时，请务必使用屏蔽电缆完成所有输入 和输出，（OMEGA Engineering可提供各种屏蔽信号线。） 将屏蔽层连接到模拟信号接地（如适用）或接地。

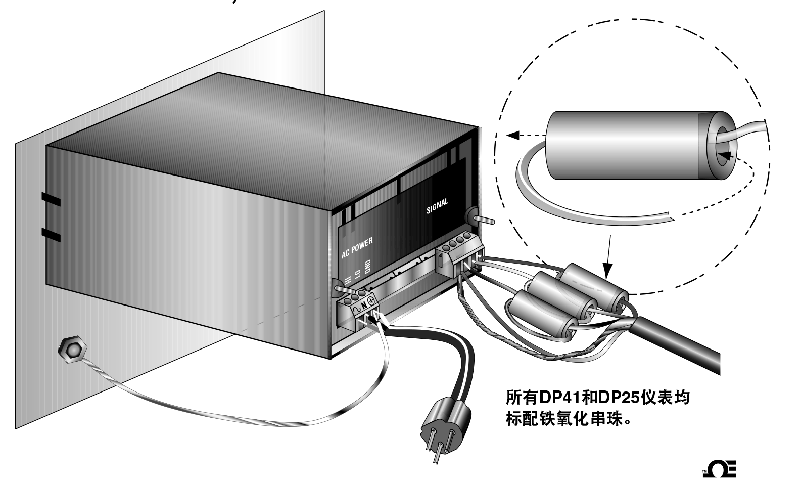

4) 在靠近仪表的每根信号输入线上安装一个 （或多个）铁氧化串珠。

Omega的政策是， 每当有可能获得改进时， 都会不断进行更改， 而不是型号更改。 这能让我们的客户 获得新技术和工程设计。
